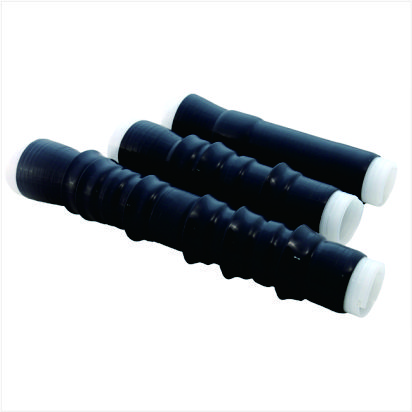

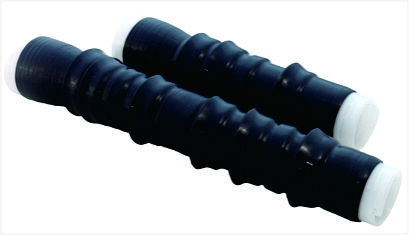

产品形貌
全冷缩手艺：无需动火及特殊工具 ，也无逐渐套入的贫困 ，只需轻轻抽取芯绳 ，就会依赖自身的弹性回缩 ，从而牢牢贴附在电缆上 ，完成装置。
一体化设计：把增爬伞裙、终端头的增强绝缘、终端端口密封和应力控制件预先在工厂里做成一个整体 ，单芯终端变径设计 ，处置惩罚好电缆后 ，一次缩短完成 ，装置利便 ，使现场装置制作的种种倒运因素的影响降低到最低水平。
绝缘可靠：接纳入口液体硅橡胶 ，确保优良的绝缘性和超高的制品率 ，能有用杜绝产品中杂质及气泡泛起 ，装置后始终对电缆本体提供恒定长期的径向压力 ，局部放电量小 ，与电缆本体“同呼吸”。
装置轻盈：装置简朴 ，操作的手艺依赖性低 ，电缆预处置惩罚时 ，开剥距离短 ，装置空间需要较小。接地接纳恒力弹簧工艺 ，无需焊接或铜扎线 ，越发快捷可靠。
运用普遍：抗腌臜、耐老化、憎水性好、耐侵蚀及抗紫外线 ，包管恒久使用性能稳固。具有优越的耐寒性能 ，特殊适用于高海拔地区、严寒地区、湿润地区、盐雾地区及重污染地区。
PA冷缩终端试验项目
试验项目 | 标准要求 |
1min户外终端淋雨工频电压试验 | 4.0U0 ，未闪络 ，未击穿 |
5min工频耐压试验 | 4.5U0 ，未闪络 ，未击穿 |
局部放电试验 | 1.73U0下放电量不大于10pC |
恒压负荷循环电压试验（空气中） | 2.5U0 ，导体加热至（95-100）℃ ，每一循环为8h ，其中加热5h ，冷却3h ，共60次循环 |
雷电攻击电压试验 | 95、150、170、200kV ，正负极性各10次 ，未闪络 ，未击穿 |
15min交流耐压试验 | 2.5U0 ，未闪络 ，未击穿 |
户外终端盐雾试验 | 1.25U0 ，1000h ，未闪络 ，未击穿 |
户内终端湿润试验 | 1.25U0 ，300h ，未闪络 ，未击穿 |
电压品级 | 线芯数目及用途 | 电缆截面(mm2) | 绝缘外径(mm) | 产品代码 |
8.7/15(17.5)kV (6/10(12)及6.35/11(12)kV) | 1, 3 户内终端 | 25-50 70-120 150-240 300-400 500-630 | 16.0-20 20.5-25 25.5-30 30.5-36 36.5-43 | 8.7/15kVWCSIT- (3/1)/1 8.7/15kVWCSIT- (3/1)/2 8.7/15kVWCSIT- (3/1)/3 8.7/15kVWCSIT- (3/1)/4 8.7/15kVWCSIT- (3/1)/5 |
1, 3 户外终端 | 25-50 70-120 150-240 300-400 500-630 | 16.0-20 20.5-25 25.5-30 30.5-36 36.5-43 | 8.7/15kVWCSOT- (3/1)/1 8.7/15kVWCSOT- (3/1)/2 8.7/15kVWCSOT- (3/1)/3 8.7/15kVWCSOT- (3/1)/4 8.7/15kVWCSOT- (3/1)/5 | |
12/20(24)kV (12.7/22(24)kV) | 1, 3 户内终端 | 25-50 70-120 150-240 300-400 500-630 | 18.0-22 22.5-27 27.5-32 32.5-38 38.5-45 | 12/20kVWCSIT- (3/1)/1 12/20kVWCSIT- (3/1)/2 12/20kVWCSIT- (3/1)/3 12/20kVWCSIT- (3/1)/4 12/20kVWCSIT- (3/1)/5 |
1, 3 户外终端 | 25-50 70-120 150-240 300-400 500-630 | 18.0-22 22.5-27 27.5-32 32.5-38 38.5-45 | 12/20kVWCSOT- (3/1)/1 12/20kVWCSOT- (3/1)/2 12/20kVWCSOT- (3/1)/3 12/20kVWCSOT- (3/1)/4 12/20kVWCSOT- (3/1)/5 | |
18/20(36)kV (18/30(36)及19/33(36)kV) | 1, 3 户内终端 | 35-70 95-185 240-400 500-630 | 25.5-30 30.5-36 36.5-43 43.5-48 | 18/20kVWCSIT- (3/1)/3 18/20kVWCSIT- (3/1)/4 18/20kVWCSIT- (3/1)/5 18/20kVWCSIT- (3/1)/6 |
1, 3 户外终端 | 35-70 95-185 240-400 500-630 | 25.5-30 30.5-36 36.5-43 43.5-48 | 18/20kVWCSOT- (3/1)/3 18/20kVWCSOT- (3/1)/4 18/20kVWCSOT- (3/1)/5 18/20kVWCSOT- (3/1)/6 | |
26/35(40.5)kV (20.8/36(42)kV) | 1, 3 户内终端 | 50-95 120-240 300-400 500-630 | 30.5-36 36.5-43 43.5-48 48.5-55 | 26/35kVWCSIT- (3/1)/4 26/35kVWCSIT- (3/1)/5 26/35kVWCSIT- (3/1)/6 26/35kVWCSIT- (3/1)/7 |
1, 3 户外终端 | 50-95 120-240 300-400 500-630 | 30.5-36 36.5-43 43.5-48 48.5-55 | 26/35kVWCSOT- (3/1)/4 26/35kVWCSOT- (3/1)/5 26/35kVWCSOT- (3/1)/6 26/35kVWCSOT- (3/1)/7 |
